功能特點

1、電壓、電流、相位、頻率、有功、無功、功率因素、誤差等基本測量功能。
2、向量圖顯示、144種錯誤接線（三相三線48種，三相四線96種)判斷，自動計算更正系數。
3、可顯示電壓、電流波形圖。
4、諧波分析功能，可分析工頻電壓、電流的0～51次諧波，波棒圖顯示。
5、基波功率測量：既可測全功率、電能（包括基波和各次諧波的功率），也可測基波功率、電能（對基波電能表的校驗）。
6、電能誤差校驗：具有兩路脈沖輸入，可同時校驗主表、副表誤差或同一塊多功能電能表的有功無功誤差。
7、低壓電流互感器變比、角差測量。
8、具有485通訊功能，現場可以與多功能電能表通訊，直接讀取表內各時段電量（尖、峰、平、谷)信息。
9、內含大容量FLASH，可存儲1000塊電能表各種數據，自動記錄校驗時間，具有強大的數據管理、查詢功能。
11、具有與上位機通訊功能，可下載預校表信息；可上傳校驗數據，PC機軟件功能豐富，具有MIS接口。
12、擴展功能：1.走字試驗，可根據設定時間啟動和停止電量累計。
2.高壓計量裝置PT二次回路壓降測試，綜合誤差測試
3.PT、CT二次負荷測試。
4.低壓計量裝置綜合誤差（含互感器誤差）測試。
5.儀器背景色可以改變，適應各種室內室外工作環境。

性能指標

1、電壓、電流、有功功率、電能測量準確度：0.2級。
2、無功功率、無功電能測量準確度：0.3級。
3、電壓量程： 60V、120V、240V、480V四檔，自動換檔。
4、電流量程：鉗型電流互感器5A、500A（可根據需求擴充）。
5、電壓、電流、功率顯示分辨率0.001%×量程。
6、相位測量：0～359.99º;分辨率0.01º;準確度：±0.05º。
7、頻率測量：45～70Hz，分辨率0.001Hz,準確度：±0.01Hz。
8、電壓輸入阻抗：≥750KΩ，電流輸入阻抗：0.001Ω。
9、接線方式分為：
三相四線：a. 有功
b.真無功
c. 跨相無功
三相三線：a. 有功
b.真無功
c. 跨相無功
10、被校電能表脈沖常數設置范圍1～99999。
11、校驗圈數設置范圍1～99999。
12、能接受的最高脈沖頻率≤250KHZ。
13、電能標準脈沖輸出：高頻1×107p/kw.h，低頻1～50000p/kw.h
14、溫度系數：0.0005/ ºC ；預熱時間：1分鐘。
15、工作環境：
a. 溫度：－20ºC～50ºC （檢定溫度 23±1ºC）
b. 濕度：45～80％R.H
c. 供電電源：65～265V
16、功耗： ≤15VA。

詳細介紹

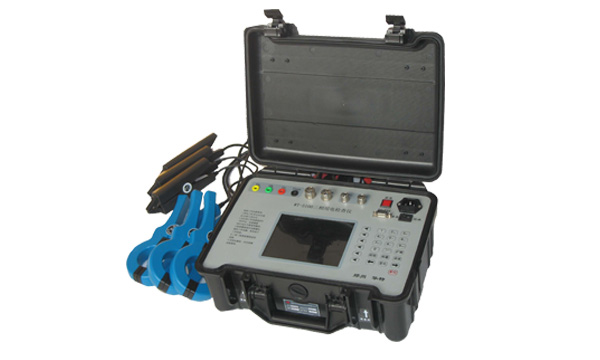

    本產品采用嵌入式系統、高精度AD和DSP等先進技術，具有功能豐富、精度高、穩定性好、使用方便的特點，使用6.4寸640*480點陣TFT彩色液晶顯示器，顯示清晰，色彩逼真�？芍庇^顯示測量工作狀態和多種測量數據。可直觀顯示被測電壓、電流的波形，電壓、電流相位矢量圖、諧波分析波形圖。是電能計量工作者的得力幫手。
