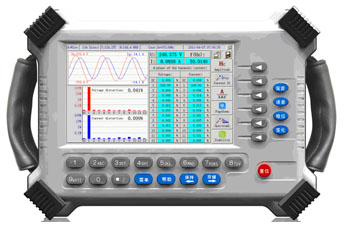

5103D1三相多功能電能表現場校驗儀

5103D1三相多功能電能表現場校驗儀

功能特點

1.采用7寸800 X 480 分辨率真彩TFT高亮液晶屏,一屏顯示所有測量參數、向量圖、諧波失真度、校驗參數設置,不切換界面即可校驗電能表誤差;
2.具有觸摸屏、按鍵都可操作,操作更方便、快捷;
3.內置電子書、具有完善幫組功能的人—機操作界面,操作便捷流暢;
4.能直接同時測量電壓、電流、功率、相位、頻率并校驗誤差;且電壓、電流(1A、10A之間)能自動換檔;
5.三相四線、三相三線有功電能表,各種無功電能表(Q90、Q60)實負荷校驗;
6.具有基波測量模式,可實現基波表的校驗;
7.具有兩個電能脈沖輸入端口,可同時校驗兩塊表(主、副表),也可對有功表和無功表同時校驗;
8.輸出電能常數可設置,方便校準該儀器;
9.具有誤差化整功能,根據被校電能表的精度等級,自動進行誤差化整;
10.測量CT變比、比差、角差、及極性;
11.可測量環境溫度、濕度。并可計錄測量時的環境溫度、濕度;
12.可分析0~51次諧波,可測量各次諧波含量、幅值、相位。并用直方圖顯示,且直方圖具有放大功能,便于觀察分析;
13.波形顯示,且具有放大功能;
14.用戶可根據需要選配5A、10A、100A、200A、500A、1000A、2000A鉗表,實現低壓電能計量裝置綜合誤差的實負荷測量?赏瑫r配3種鉗表;
15.自動識別電流接入方式,用戶不需設置;
16.具有電能累計功能?蛇M行電能表現場走字試驗,校計度器誤差、校核常數;
17.豐富的向量圖顯示,以滿足各種用戶習慣;
18.可實現三相三線、三相四線錯誤接線的現場快速判別。并給出糾正步驟。也可計算錯誤接線下的更正系數、追退電量;
19.支持條形碼輸入,從而現場可實現現場免輸入校驗參數而快速校驗誤差;(根據用戶需要可選)
20.可選配微型打印機,現場打印測量數據。
21.支持數字輸入、字母輸入、符號輸入、漢字輸入;
22.具有各種測量數據的存儲、上傳功能。支持RS232、USB通訊?赏ㄟ^U盤導出導入測量數據。并可接受PC機下傳的校驗計劃,在現場以各種條件(局編號、戶號、用戶名)快速查到該表的校驗參數。可存儲1000塊表的測量數據;
23.具有RS-485接口,可現場進行抄讀電量,進行電能表通信檢查;
24.可擴展測量:PT二次壓降、PT二次負荷、CT二次負荷;(根據用戶需要分別可選)
25.留有GPS接口,可對多功能表進行校時、授時;(根據用戶需要可選)
26.寬電源工作范圍:45~450V,具有內接和外接兩種接線方式,適應性強,安全可靠。也可選用鋰電池供電,可工作大約8小時。

性能指標

1.電壓、電流、有功功率、有功電能(內置電流互感器)準確度等級:0.05級。
2.無功功率、無功電能準確度等級:0.1級。
3.電壓輸入:30V~560V,60V、120V、240V、480V四檔,自動換檔。
4.電流輸入:內置電流互感器:0.01~10A,自動換檔。
鉗形表:可選5A、10A、20A、100A、200A、500A、1000A、2000A。

5.相位測量范圍:0.000°~360°(或0.000°~±180°),分辨率:0.001°。
準確度:±0.05°(電流輸入>10%Ib)
6.頻率測量:分辨率:0.001H在,準確度:±0.01Hz。
7.輸入電能脈沖:TTL電平,最高頻率≤2MHz。
8.輸出電能脈沖:自動常數時,額定量程:60KHz。手動常數時可在1~250000之間設置。
9.溫度系數:5ppm。
10.低壓輸入阻抗:>750KΩ;
11.電流輸入阻抗:<0.05Ω;
12.輸入信號頻率:45~65Hz;
13.PT二次壓降準確度(90%~110%Un):角差0.2´;比差0.02%;
14.PT、CT二次負荷測量準確度:1.0級
測量范圍:導納:1.0~99.99(ms);
阻抗:0.1~8(Ω);
15.時鐘測量準確度:±0.5ppm; 0.05秒/天;
16.供電電源:頻率50Hz,范圍45~450V;
17.功率消耗:≤13VA;
18.工作環境溫度:-10℃~40℃ 濕度:30~80%RH;
19.儀器自重:2Kg。
